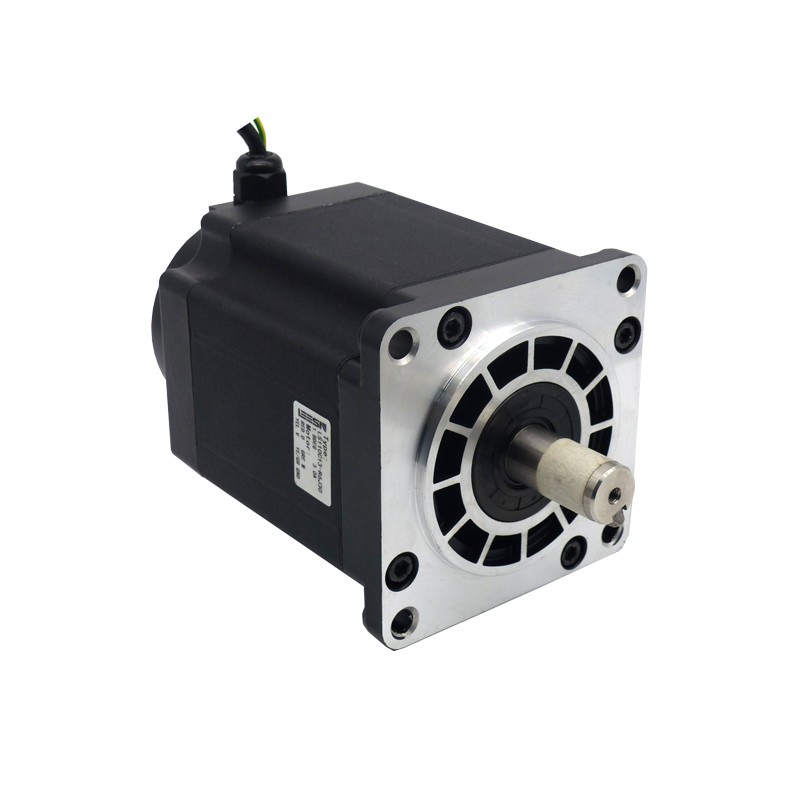

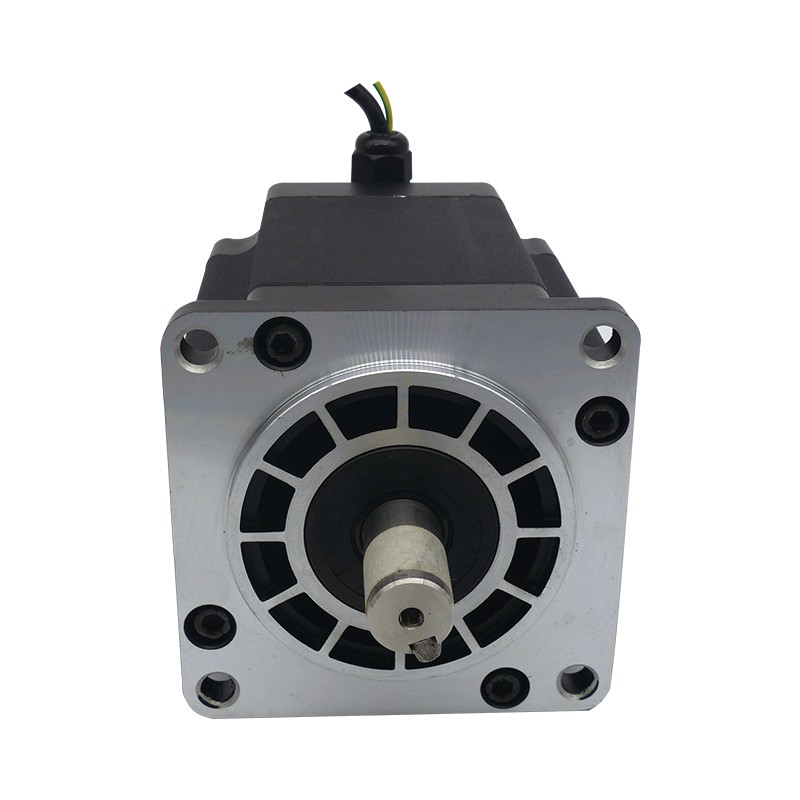

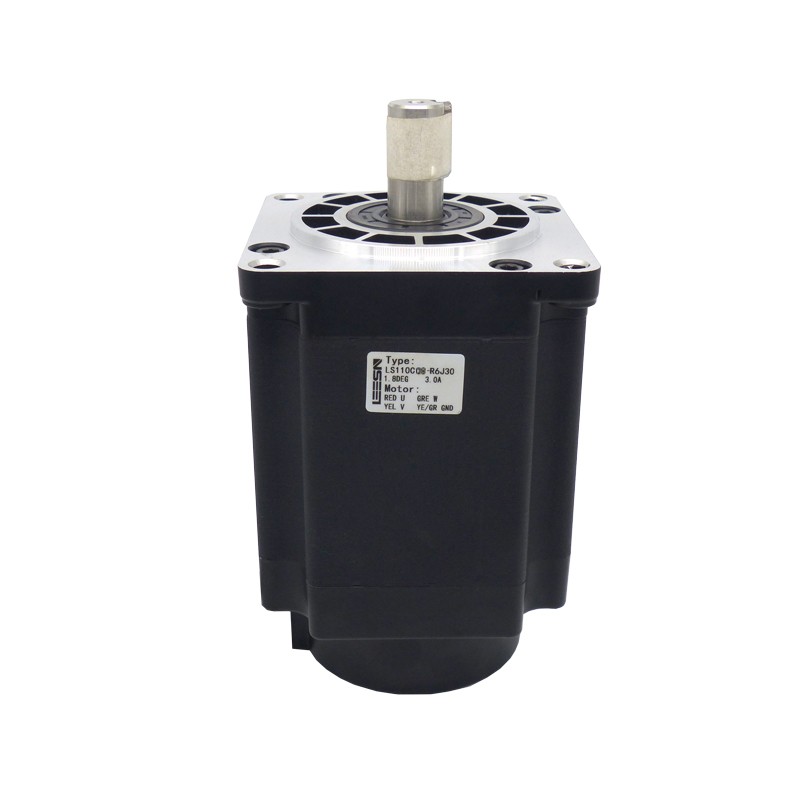

LS110C08-R6J30三相开环步进电机

立三机电(LEESN)新一代110mm*110mm(NEMA43)三相1.2°开环步进电机,安装孔距85mm、具有低发热、高平稳性、高一致性、更大力矩、更高性能,推荐适配驱动器3ECA110。

①出轴方式:
提供单扁、双扁、键槽、滚齿等多种出轴方式;

②引线方式:
根据不同的应用需求,提供定制化的绕线及出线方式;

③配件选择:
提供步进电机的多种配件,如编码器,行星减速机,断电刹车。

步进电机是一种直接将电脉冲转化为角度位置的机械装置,角度的多少取决于脉冲的数量,它和与其配套的步进电机驱动装置共同组成了一套控制简单,而又低成本的开环系统。
规格参数
  • 相数
    3相
  • 步距角
    1.2°
  • 步距角误差(空载)
    ±0.09°以下
  • 机身长
    134mm
  • 轴长
    42mm
  • 轴径
    19mm
  • 额定电流
    3.0A
  • 保持扭矩
    8N.M
  • 相电阻
    3.150Ω
  • 相电感
    17mH
  • 转动惯量
    ≈9750g.c㎡
  • 重量
    ≈7800g
  • 使用温度范围
    0℃±50℃
  • 使用湿度范围
    20%RH - 90%RH
