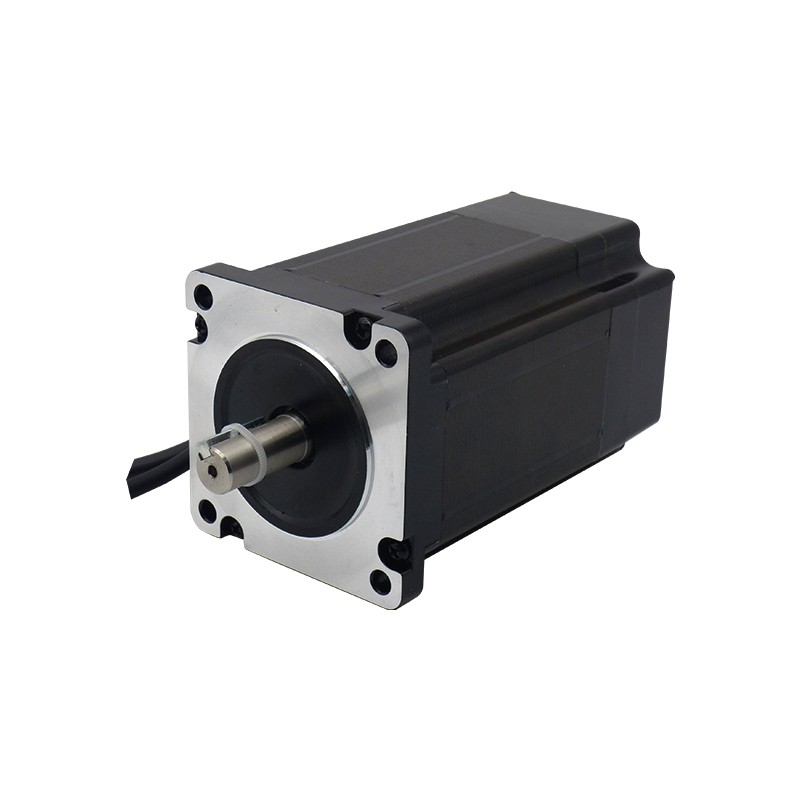

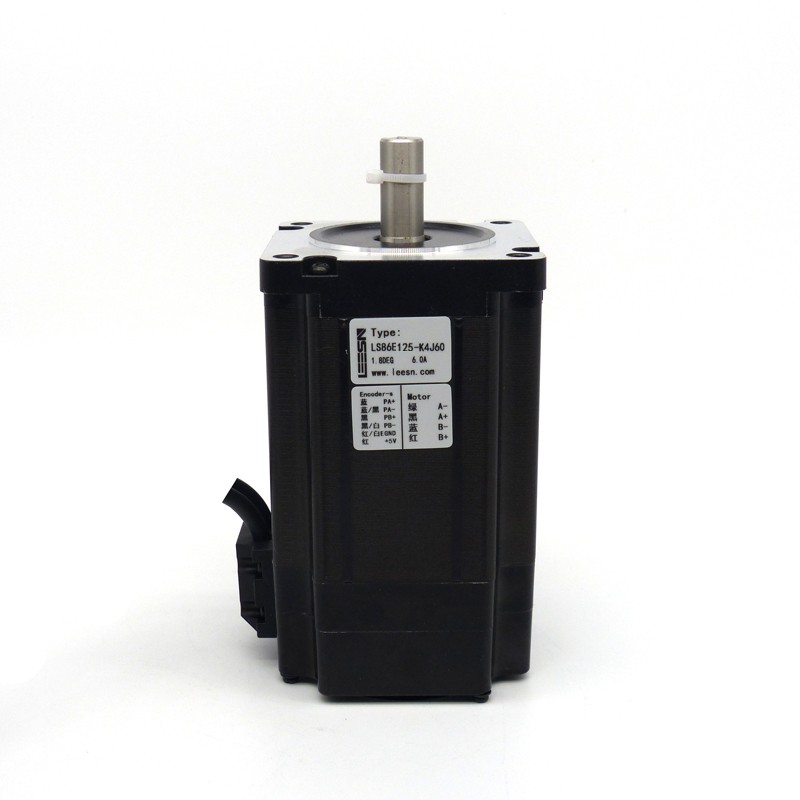

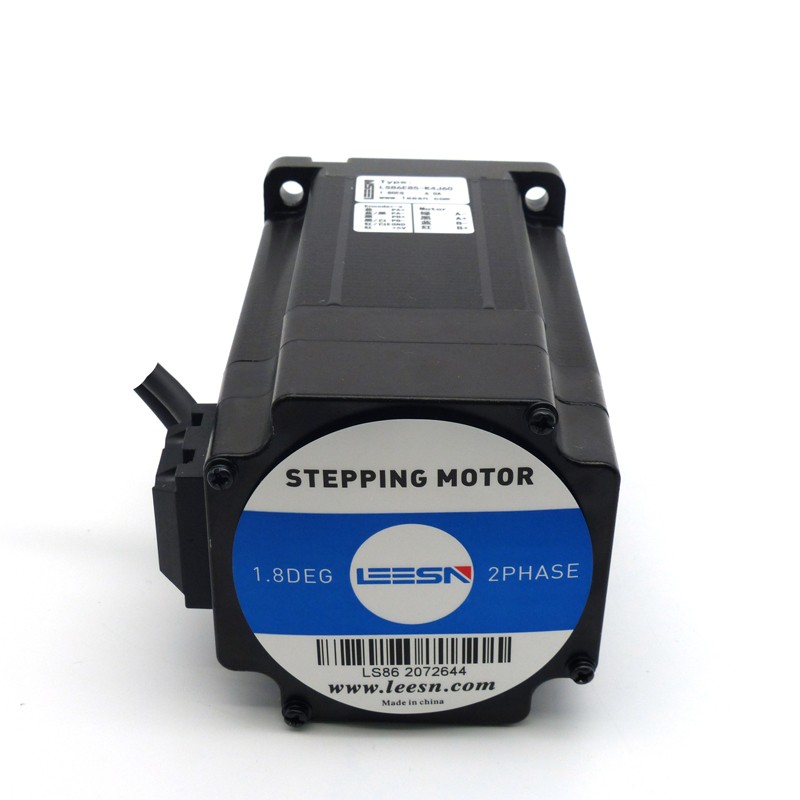

LS86E125-K4J60两相闭环步进电机

立三机电(LEESN)新一代86mm*86mm(NEMA34)两相1.8°闭环步进电机,安装孔距69.6mm、内置1000线编码器、具有低发热、高平稳性、高一致性、更大力矩、更高性能,推荐适配驱动器DE86。

①出轴方式:
提供单扁、双扁、键槽、滚齿等多种出轴方式;

②引线方式:
根据不同的应用需求,提供定制化的绕线及出线方式;

③配件选择:
提供步进电机的多种配件,如行星减速机,断电刹车等。

闭环步进电机是一种步进电机系统,它与传统的开环步进电机系统不同,具备反馈控制机制,可以实时监测和校正电机的位置误差,以提高性能和精度。
规格参数
  • 相数
    2相
  • 步距角
    1.8°
  • 步距角误差(空载)
    ±0.09°以下
  • 机身长
    174mm
  • 轴长
    32mm
  • 轴径
    14mm
  • 额定电流
    6.0A
  • 保持扭矩
    12.5N.M
  • 相电阻
    0.75Ω
  • 相电感
    8.2mH
  • 转动惯量
    ≈4000g.c㎡
  • 重量
    ≈5200g
  • 使用温度范围
    0℃±50℃
  • 使用湿度范围
    20%RH - 90%RH
资料下载
说明 下载
LS86E125-K4J60两相闭环步进电机2D图 在线浏览
LS86E125-K4J60两相闭环步进电机3D图 在线浏览
