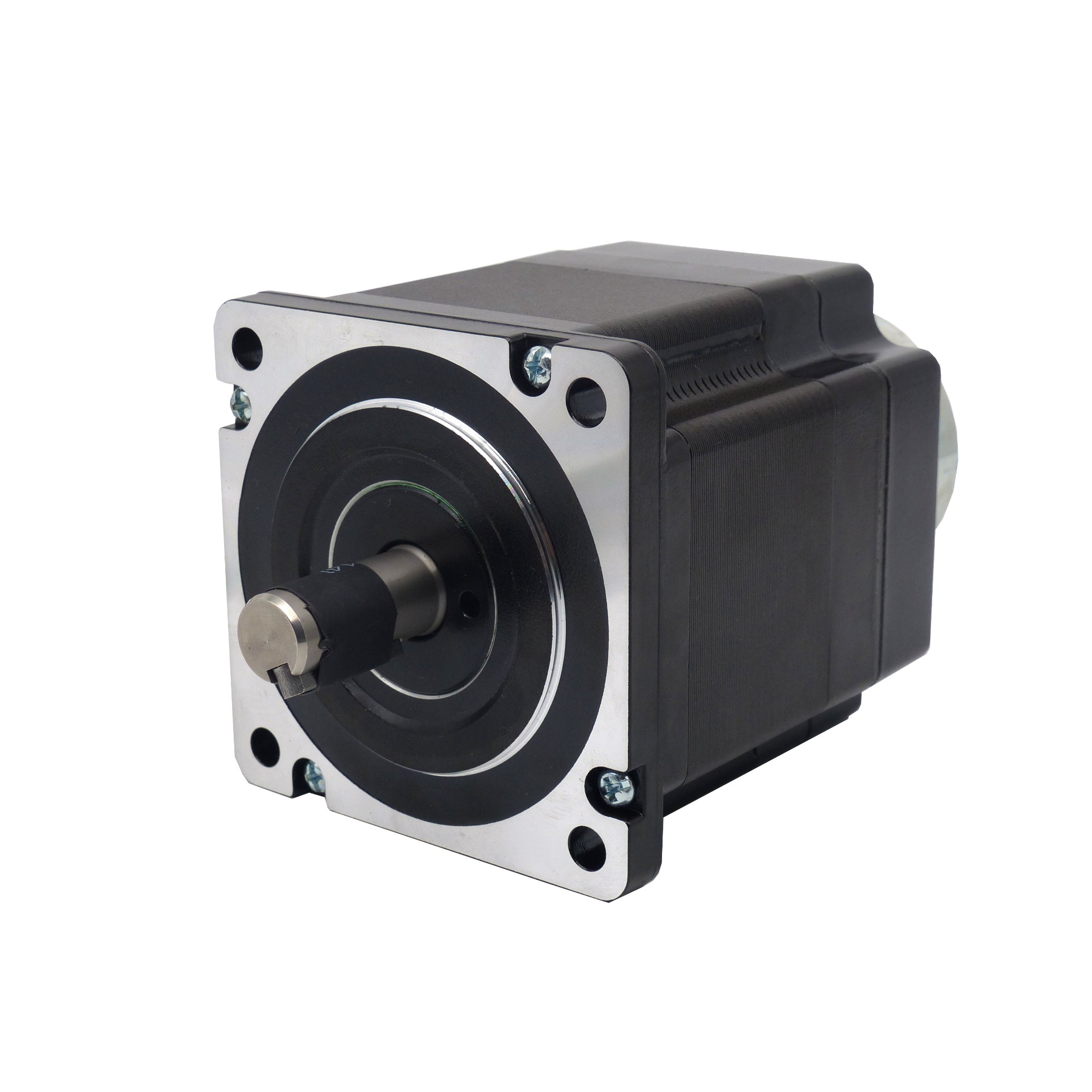

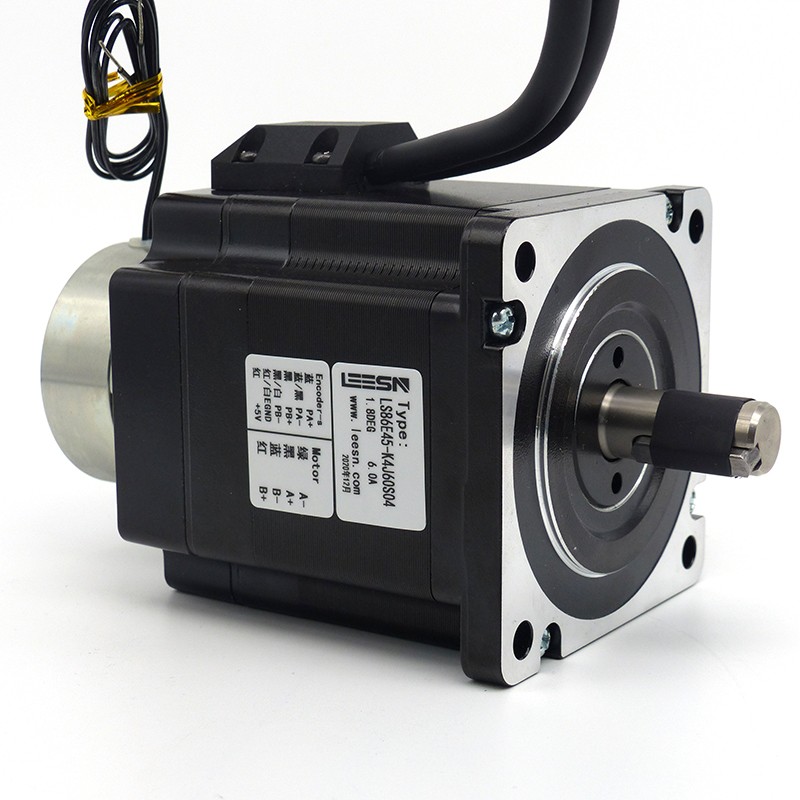

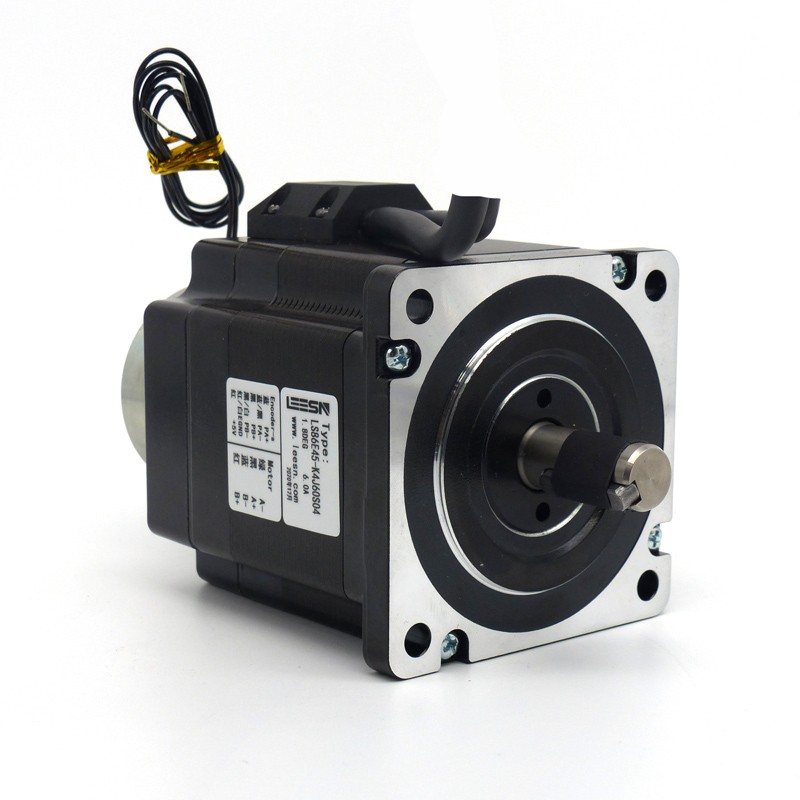

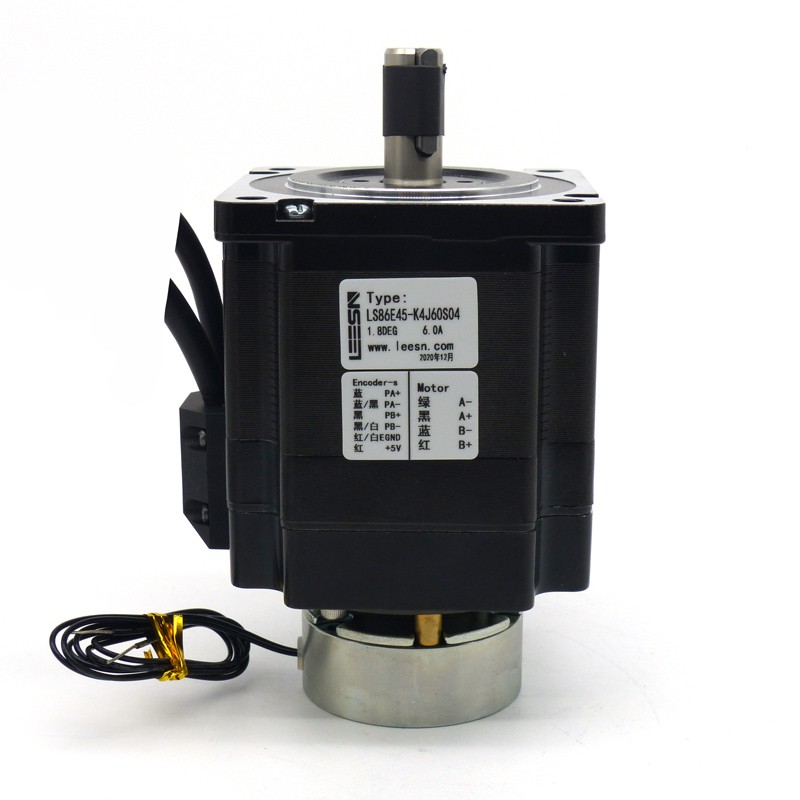

LS86E45-K4J60S04闭环刹车步进电机

立三机电(LEESN)86mm刹车步进电机采用电磁刹车,刹车步进电机实现高速零损耗静音运行;刹车与电机紧密成一体。内置1000线编码器,后置3N永磁刹车。具有低发热、大力矩、高平稳性。适配驱动器DE86.

①出轴方式:
提供单扁、双扁、键槽、滚齿等多种出轴方式;

②引线方式:
根据不同的应用需求,提供定制化的绕线及出线方式;

③配件选择:
提供步进电机的多种配件,如编码器,行星减速机,断电刹车。

步进电机不是恒转矩电机,运行转速越高输出转矩会越小,所以关注电机保持转矩参数的同时更应当关注在实际,工作转速下电机的输出转矩(可参考动态力矩曲线图);并且我们建议预留1.5倍的余量,以免出现过载情况下步进电机丢步的现象。
规格参数
  • 相数
    2相
  • 步距角
    1.8°
  • 步距角误差(空载)
    ±0.09°以下
  • 机身长
    137mm
  • 轴长
    32mm
  • 轴径
    14mm
  • 额定电流
    6.0A
  • 保持扭矩
    4.5N.M
  • 相电阻
    0.50Ω
  • 相电感
    3.6mH
  • 转动惯量
    ≈1950g.c㎡
  • 重量
    ≈3100g
  • 使用温度范围
    0℃±50℃
  • 使用湿度范围
    20%RH - 90%RH
资料下载
说明 下载
LS86E45-K4J60S04闭环刹车步进电机2D图 在线浏览
